Termisk hurtig endringstestkammer

1. Punkt

Termisk hurtig endringstestkammer (med fuktighet kontrol)

2. Modell

Zh-PHS-150F15

3. Patentere

ZL201620138459.2 En konstant temperaturfuktighetstestkammer

4. Funksjon

Det simulerer produktene i kammeret der klimatilstanden for forskjellig temperatur og fuktighet, for eksempel høy-lav temperaturdrift og lagring, temperatursykling, høy-lav temperatur og høy-lav luftfuktighet, fuktighetskondensasjon osv. For å sjekke tilpasningsevnen og endrede ytelser.

Det kreves å samsvare med IEC, JIS, GB, MIL for å nå konsistensen (inkludert testplan, tilstand, metode) under den internasjonale standarden.

5. Prøve søknad&

forbudt

Kammeret gjelder for:

Kompatibilitetstest for butikk, transport og påføring av elektriske, elektroniske produkter, enhetskomponenter, deler og andre materialer under høy eller lav temperatur / fuktighet;

Følgende prøver er forbudt for å bli testet eller lagret:

- brennbare, eksplosive og andre flyktige stoffer;

- etsende stoff;

- Biont;

- Sterk elektromagnetisk utslippskilde.

6. Kapasitet & Ytelse

6. 1. indre størrelse

W500 x D500 x H600 mm; volum: 150 Liter

6.2. Ekstern størrelse

W1080 x D1350 x H1720 mm Appr. (sakstype)

6.3. Testplass

Testrommet kan ikke være mer enn tre fjerdedeler av den totale plassen

6.4. Temperaturområde

-70grad→+150grad (regulerbar)

6.5. Temperaturendring

sats

15. 0 grad /min mellom -40 C grad til 85 grader /125 grader (gjennomsnittlig ikke-lineær, ingen belastning)

6.6. Temperatursvingning

± 0. 5 grad

6.7. Temperaturenhet

± 2. 0 grad

6.8. Temperaturavvik

± 2. 0 grad

6.9. Fuktighets- og temperaturkontrollområde (se fig.)

20% -98%R.H (lilla del er Kontrollerbar)

6.10. Fuktighetssvingninger

±2.5%R.H.

6. 11. Fuktighetsavvik

±3.0%

6. 12. Fuktighetsenhet

± 3. 0% (større enn eller lik 75%); ± 5. 0% (＜ 75%)

※ Over temperatur og fuktighetsytelse måles under tilstanden til omgivelsestemperatur 25 grader ± 3 grader, relativ fuktighet mindre enn eller lik 85%, ikke belastning og ingen prøve inne i kammeret.

7. Strukturelle funksjoner

7. 1. Kammermateriale

In-veggmateriale: SUS304

Eksternt materiale: SUS304 eller COVING lakk

Isolasjonsmateriale: PU polyuretanskum, tykkelse 100mm

7.2. Kanalsirkulasjon

Sentrifugal sirkulasjonsmotor, øvre luftutløp og nedre returluft

7.3. Testkammer

Fire lag med vakuum anti-kondensasjonsglass, visningsvindusstørrelsen: 250*300 (mm) appr.

Lysrør inne i kammeret

Tilgangsport / testhull: Ett testhull på φ50mm eller φ100mm som standard på venstre side

7.4. Prøveholder

304#SUS rustfritt stålstansing stencil; Antall: 2 stk; høyden på hyllene er justerbar

7.5. Power Line & Drain

Det er et kondensatavløp på baksiden av enheten og en nasjonal standard 2,5 m lang kabel.

7.6. Dør

Åpne enkeltdøren fra venstre mot høyre håndtak; med visningsvindu, vinduslampe med termisk enhet for kondensforebygging

7.7. Kontrollpanel

7- tommers berøringsskjermkontroller, strømbryter, løpende indikator, USB

Data nedlastingsgrensesnitt

Alle historiekurve og historiedata kan lastes ned fra kontrolleren som Excel eller JPG av kurve i henhold til dato.

7.8. Elektronisk kontrollsystem

Bilde for referanse.

● Implementerer strengt relevant standard og normative operasjoner; ● Alle linjer er tydelig merket og enkle å vedlikeholde;

● Alle linjer er utstyrt med trådterminaler for punkt-til-punkt-tilkobling, med høy pålitelighet og lang levetid.

8. Møte det tekniske

standarder

GB/T 2423. 1-2001 Test A: Testmetode for lav temperatur GB/T 2423. 2-2001 Test B: Testmetode med høy temperatur GJB 150. 3-1986 Høy temperaturtest

GJB 150. 4-1986 Lav temperaturtest IEC 68-2-1 Test a: Cold

IEC 68-2-2 Test B: Tørr varme

GB11158 "Tekniske forhold for testkammer med høy temperatur" GB 10586-1 "Tekniske forhold for fuktig varmetestkammer"

GB/T 2423.2 "Grunnleggende miljøstestingsprosedyrer

For elektriske og elektroniske produkter B: Testmetode for høy temperatur ". GB/T 2423.3" Grunnleggende miljøsestingsprosedyrer

for elektriske og elektroniske produkter CA: konstant fuktig varmetestingsmetode "etc.

9. Kjøling system

9. 1. Kjølekompressor

Sanyo (Japan)

9.2. Fordamper

Finnet rørfordamper

9.3. Kondensator

Luftkjølt kondensator (kontroller omgivelsestemperaturen ved +5 - 25 grad ± 3 grad). Vannkjølt er valgfritt

9.4. Utvidelsessystem

Kjøleskapssystem for volumkontroll (kapillær)

9.5. Kjølemedium

R4 0 4A (miljøvennlig, ozon tapsrate ved 0)

10. Kontroller

10. 1. Kontrollpanel

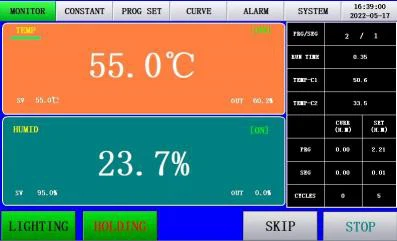

7- tommers berøringsskjermkontroller, strømbryter, kjører indikator, USB -data nedlastingsgrensesnitt

10.2. Funksjoner

● Maskinvarearkitekturen vedtar: PLC-listet selskap Xinjie + MCGS 7- tommer

● Programvaren er uavhengig utviklet og har et programvare for copyright -registrering. (Med sterk skalerbarhet kan ikke-standard tilpasset programvare endres etter behov)

● Flat design, praktisk drift og stor lagringsplass

10.3. Kontrollmodus

● Programmodus: 50 grupper av programmer, hver gruppe programmer med

50 segmenter, kan angi hele syklusen til programmet, en del av syklusen, programforbindelsen, angi programmets slutthandling og standby -handling.

● Fix -modus: Kjøretid og løpsforhold kan settes.

10.4. Sensor

PT100 tre-tråds høypresisjonssensor

10.5. Analog utgang

Spenningspuls (SSR) 2 poeng, DC 24V, minimum pulsbredde 5ms.

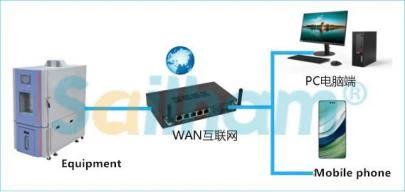

10.6. Kommunikasjonsport

● USB: Historiske data kan lastes ned og lagres i Excel -format etter dato. Kurvedataene kan lagres og lastes ned i form av BMP -bilder ved å ta skjermbilder, og kan zoomes inn eller ut etter behov før du laster ned skjermbilder.

● RS485 Kommunikasjonsgrensesnitt (leverer kommunikasjonsprotokoll, unntatt programvareutvikling)

Ekke

11. Sikkerhet beskyttelse enhet

11. 1. Kjølesystem

l Kompressor overstrømsbeskyttelse

l Kompressor overtrykksbeskyttelse

l Kompressor over temperaturbeskyttelse

11.2. Elektronisk kontrollsystem

L varmeovner og luftfukter over temperaturbeskyttelse

l overbelastning av kortslutningslekkasjebeskyttelse

l Motor overopphetingsbeskyttelse

l vannmangelbeskyttelse

12. Tilbehør & deler

Kammeret skal transporteres som en enhet; Tilbehør som følger:

Bruksanvisning og garantikort;

1 sett med φ50 mm eller φ100 mm testhull (installert);

1 pose (10 stykker) våtpære gasbind;

2 hyller;

Castor X 4 & Foot Cup x 4 (installert).

13. Bruk krav Forsikret av brukere som under krav

13. 1. installasjonsposisjon

- med utjevningsmark og god ventilasjon;

- Ingen sterkt sjokk nær kammeret;

- Ingen sterkt elektromagnetisk felt nær kammeret

- Ingen brennbart, eksplosivt, etsende materiale og støv

- Omgivende størrelse for kammerdrift og vedlikehold: A: Ikke mindre enn 10 cm

B: Ikke mindre enn 60 cm C: Ikke mindre enn 60 cm

D: 225 Type: Ikke mindre enn 80 cm

408 Type: Ikke mindre enn 90 cm

1000 type: ikke mindre enn 120 cm

13.2. Betingelse

Temperatur: 5 grader ~ 30 grader

Fuktighet: mindre enn eller lik 85%

Lufttrykk: 86 kpa - 106 kpa

13.3. Vannforsyning

Rent vann eller destillert vann tilsettes i vanntanken manuelt. (Tilpasning for vann Auto-Supply-enhet er tilgjengelig)

13.4. Strømforsyningstilstand

AC 220 V ± 10% + beskyttelsesgrunning, 3PH

Frekvens: 50 Hz (tilpasning for 60 Hz er tilgjengelig) Motstand for beskyttelse av jordingstråd mindre enn 4Ω.

Det kreves å være utstyrt med en luftbryter av tilsvarende kapasiteter, og denne bryteren må brukes uavhengig for utstyret (kan ikke kobles til en stikkontakt).

Strøm for installasjon: 25kw App.
